恒流IC2835灯珠

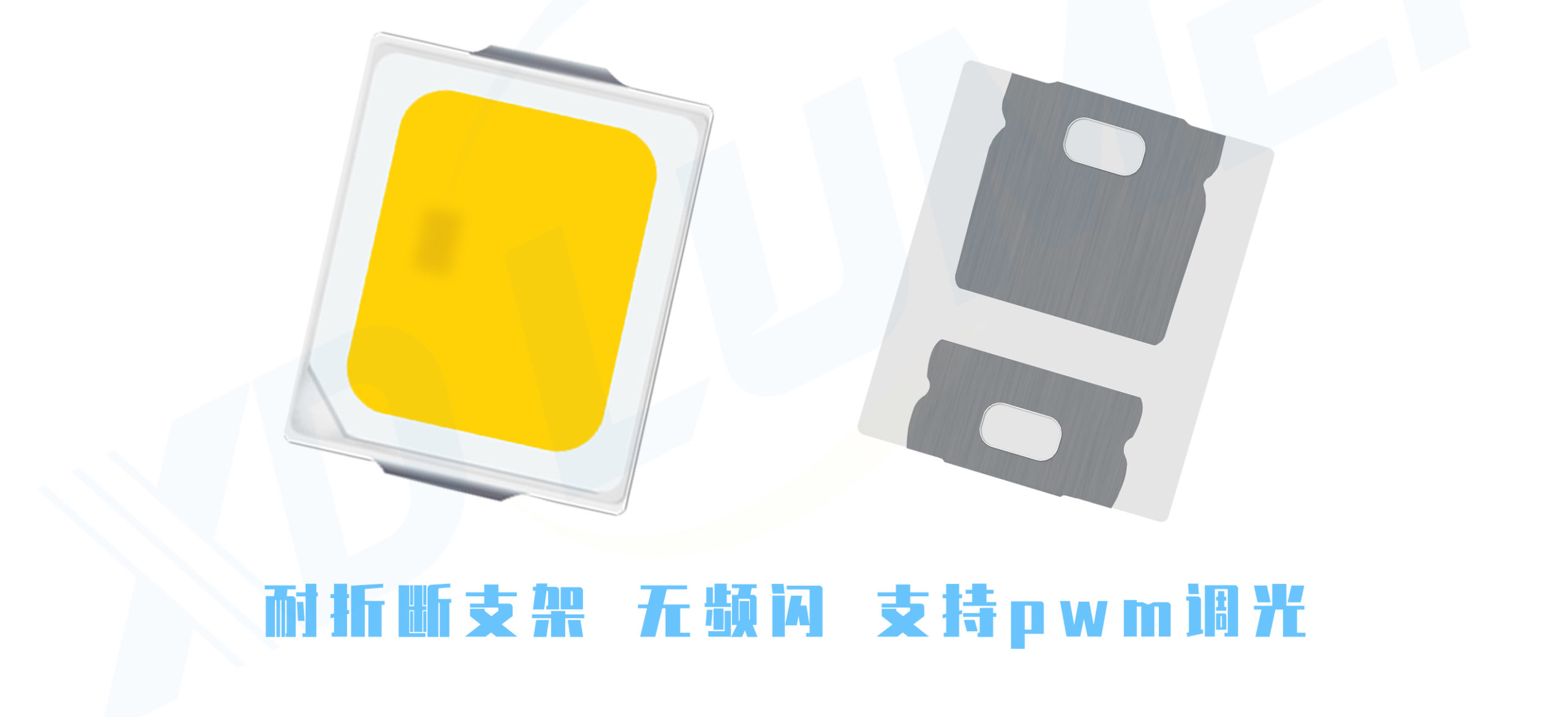

XDlumen2835恒流IC系列灯珠无频闪,耐高压,支持PWM调光调色,内置过温保护,低压超长连接50M无色差安全无事故灯带首选, 专利产品侵权必究;

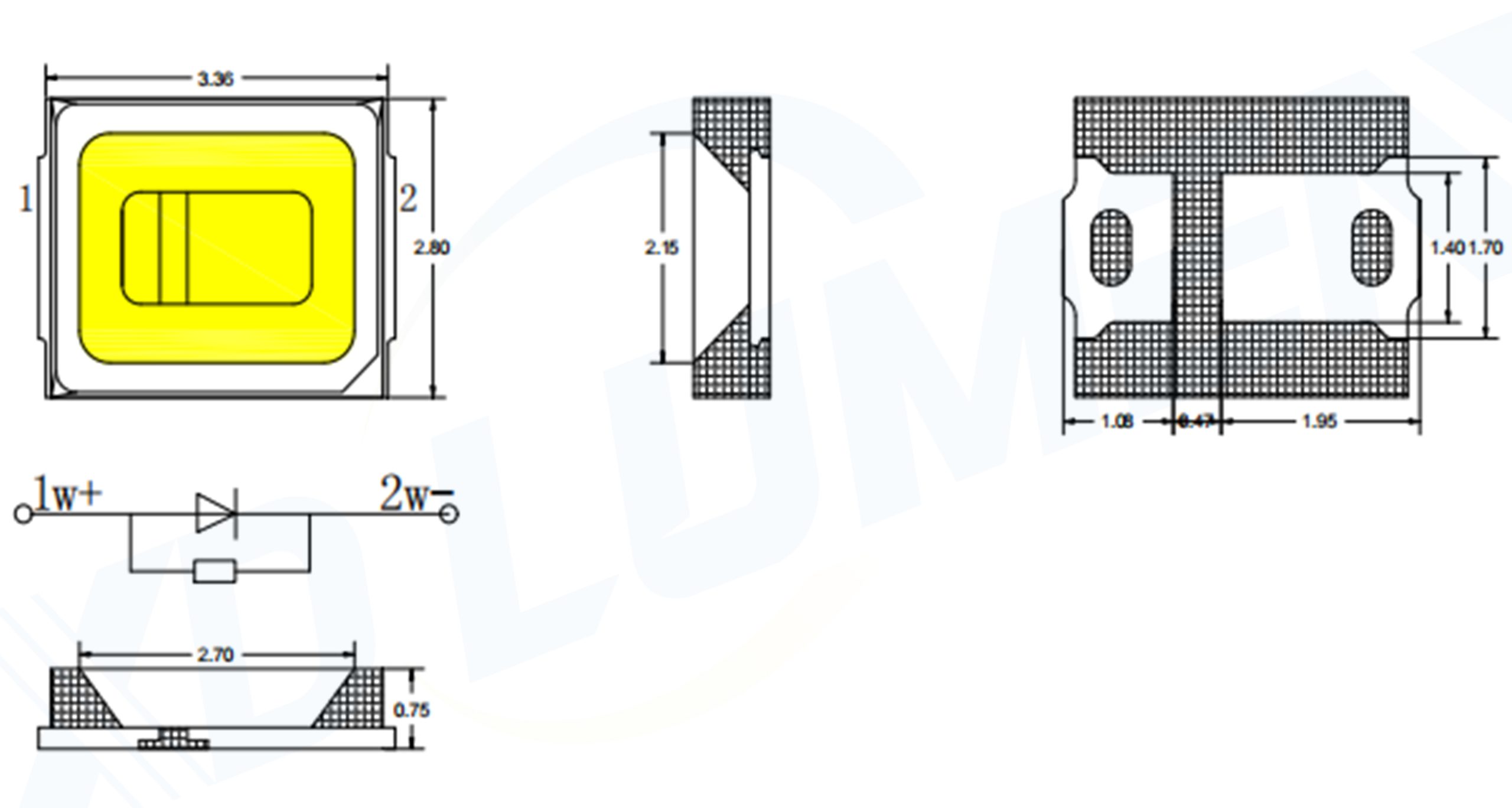

产品大小 2.8 * 3.5 * 0.7mm
适用场景 通用照明、商业照明、灯带、景观亮化
特征优势

◆ 符合能源之星认证要求



低热阻,低电压,高亮度,高光效,高显指



色温显指范围齐全,满足不同色温显指需求



颜色一致性好,按照麦克亚当分光分色,色容差小于 5,最小色容差 3



产品包装

【常规包装规格为】:20K 每盘,静电袋包装,每包 20K



【最小包装规格为】: 4K 每盘



应用范围

应用场景:

  • 通用照明
  • 商业照明
  • 灯带
  • 景观亮化

通用照明

商业照明

灯带

景观亮化

贴片LED使用说明书

感谢您使用深圳市炫鼎光电科技有限公司的贴片LED系列产品,为了增进您对我公司的产品特性的了解,方便您在使用过程中掌握其使用特性,尽量减少或避免因人为因素造成不必要的产品损坏或者性能不匹配。特此说明:

1.LED灯珠参数

首先确认投产的LED BIN 级是否吻合, 不同的 BIN 在一起使用发光颜色可能会有差异,造成成品色差和光电参数不符;

2.包装储存

LED灯珠属于环境温湿度敏感性器件,开包装前为避免湿气进入LED灯体内部,建议SMD 系列的LED 存放在恒温恒湿干燥柜中。储存环境温度范围25±5 度,湿度控制在30%-50%。

3.开包装后的预防措施

开包装后尽可能采取整卷除湿措施,除湿条件:60 度12 小时。除湿后的材料应该尽快使用完(24 小时内)。余料需抽真空后储存环境温度范围25±5 度,湿度控制在30%-50%。

4.贴片注意事项

本产品最多允许回流焊两次,且首次回焊后须冷却至室温25℃之后方可进行第二次回焊.建议回流焊峰值温度范围在200-240 ℃。在作业过程中,不能用手直接取材料,汗水对灯珠硅胶表面和灯脚存在污染,影响品质。另外硅胶表面柔软,用尖锐物体和手指挤压会导致灯珠内断线造成死灯。

5.返修注意事项

在批量贴片时,吸嘴应吸取灯珠支架部分,避免吸嘴过小与灯珠硅胶表面接触,造成塌线死灯。

完成焊接的LED不宜进行返修作业,如不可避免,采用双头烙铁,但事先要确认返修后是否对LED特性产生破坏。

6.清洁清洗

建议使用乙醇来清洁LED,如果采用其他溶剂清洗,一定要确保此溶剂不会对有机硅、支架银层等产生影响。不建议使用超声波清洗以免对LED 造成伤害。若不可避免,清洗前请事先进行预测试,以确认是否对LED 造成不良影响或潜在性隐患。

7.外封胶注意事项

当我们对LED应用产品需要使用外封胶时,请确保外封胶与LED封装胶相匹配。另外,由于LED封装胶多为硅胶,具有强透氧性和强吸水性,为防止外部材料进入LED内部,溴元素单一含量低于900PPM/g,氯元素单一含量低于900PPM/g,应用产品外封胶中溴元素和氯元素的总含量要求小于1500PPM/g

8.其他注意事项

LED长期暴露在阳光或偶尔暴露在紫外线下可能导致胶体变黄。为了确保LED光电性能,在设计电路时应预防开关过程中产生逆向电压或过大电流对LED 瞬间冲击造成芯片烧坏问题;
